YBSD-700/350-4/8输送机用隔爆电机
产品详情





型号:YBSD-700



1、概述

YBS、YBSS、YBSD、YBSDS系列输送机用隔爆型三相异步电动机(以下简称电动机),适用于煤矿井下工作面刮板输送机、带式输送机、刮板转载机及液压充填泵等驱动机械。主要包括单速和多速防爆电机两大类,其多速电机在煤矿应用广泛,具有高效率、高堵转转矩、高可靠性、低堵转电流、过载能力强等一系列优点;在防爆结构上,外形美观、使用维护方便,受到用户好评及信赖。

电动机的电气性能分别执行MT/T 478-2011《YBS系列输送机用隔爆型三相异步电动机》和MT/T 249-1997《矿用隔爆型双速三相异步电动机》标准;隔爆性能执行GB 3836.1-2010《隔爆性环境第1部分:设备通用要求》和GB 3826.2-2010《爆炸性环境第2部分:由隔爆外壳“d”保护的设备》的规定;修改采用IEC 60079-0:2007和IEC 6007-1:2007。产品制造成矿用隔爆型,防爆标志为Exd I Mb ,适用于甲烷混合物及煤尘爆炸危险的煤矿井下。


2、型号说明

2.1 电动机型号代表意义

示例

Y   B   S   (S)-

Y   B       隔爆型三相异步电动机

C             采煤机用

(S)           水冷

           额定功率,单位为千瓦(kW)



Y   B   S   D   (S) -        -

YB       隔爆型三相异步电动机

QY         隔爆型

(S)         牵引用

            水冷

           额定功率,单位为千瓦(kW)


3、使用条件

3.1电动机使用环境条件

电动机在下列条件下,应能额定运行:

A ) 海拔不超过1000m;

B )环境空气温度为0℃~+40℃;

C )空气相对湿度不大于90%RH(在25℃时);

D )电动机冷却水进水温度不超过30℃;

E )电动机冷却水工作压力不超过3MPa;

F )电动机冷却水流量不小于1.5m3/h;

G )具有甲烷混合物及煤尘爆炸危险的煤矿井下。

4技术特征

4.1主要性能

4.1.1防爆型式:矿用隔爆型

4.1.2防爆标志:ExdI Mb

根据工作面使用条件,防护等级可达到IP54。

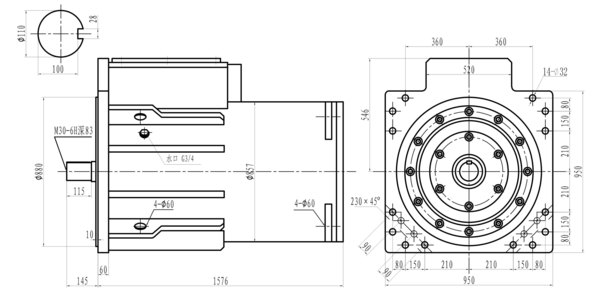

5、结构特征

电动机由定子、转子、机座、轴承、接线盒等主要部件构成。


5.1机座

电动机外壳防护等级为IP54,机座采用IC3W7冷却方式。机座由钢板焊接而成。

电动机的接线盒位于电机机座上部,接线腔内设有三个动力接线柱、一个四芯控制接线柱及一个接地螺钉,供电机绕组接线使用。接线盒进线口处采用弹性密封圈,并用压盘压紧。橡胶密封圈内设为φ41、φ46、φ50、及φ54φ58同心切槽,供电动机配不同用户使用不同直径电缆时使用。

电动机的动力传递结构为空心转子轴通过内花键传给扭矩轴,再由扭矩轴传给外部,其内部花键为INT20Z×3m×30P-6H,轴伸端花键为INT20Z×3m×30P-6。当电机与主机对接完毕后,若要电机空转,可在电机后部转动扭矩轴上的把手,将把手上挡杆旋出至后轴承外盖上的开口槽处,向后拉把手直至一个销钉拉出,转动把手使销钉脱离开口槽卡在后轴承外盖上。电机即可空转,此时,轴伸端花键已脱离主机,而内部花键仍啮合。若需要更换扭矩轴,可从后部拉出。

5.2定子

定子线圈采用聚酰亚胺漆包铜线制成,绝缘等级H。经过真空压力整浸无溶剂漆后,整个定子成为一个整体,增强了其机械性能和防潮性能。

   定子绕组端部放置热元件。定子绕组接线端的端部每相安置JW2-160H热继电器各一枚,共三枚,相串联后引出,引出线标记“a1”、“a2”;再在任一相中放置PT100铂热电阻一枚(避开JW2-160H放置位置),引出线标记“a3”、“a4”,均引至接线腔,以备用户配备控制电器对电机进行温度保护。

5.3转子

电动机转子为铜条鼠笼型,具有良好的符合采煤工作面工况条件的电气性能。

   电动机转轴材质为合金钢。电动机采用进口SKF轴承,为二轴承结构,轴伸端轴承型号为6224;另一端轴承型号为NU224。轴承润滑脂采用3号锂基润滑脂。

   轴承外盖装有SN70-TC12015012进口骨架油封,以防止外界油或水进入轴承及电机内腔。

YBQY

5.1机座

电动机外壳防护等级为IP54,机座采用IC3W7冷却方式。机座由钢板焊接而成。

电动机的接线盒位于电机后端盖上,接线腔内设有三个动力接线柱、一个四芯控制接线柱及一个接地螺钉,供电机绕组接线使用。接线盒进线口处采用弹性密封圈,并用压盘压紧。橡胶密封圈内设为φ30及φ36同心切槽,供电动机配不同用户使用不同直径电缆时使用。

5.2定子

定子线圈采用聚酰亚胺漆包铜线制成,绝缘等级H。经过真空压力整浸无溶剂漆后,整个定子成为一个整体,增强了其机械性能和防潮性能。

     定子绕组端部放置热元件。定子绕组接线端的端部任一相中放置PT100铂热电阻一枚,引出线至接线腔,以备用户配备控制电器对电机进行温度保护。

5.3转子

电动机转子为铜条鼠笼型,具有良好的符合采煤工作面工况条件的电气性能。

电动机转轴材质为合金钢。电动机采用二轴承结构,轴伸端轴承型号为NU311;另一端轴承型号为6309。轴承润滑脂采用3号锂基润滑脂。

轴承外盖装有SN70-SC06509012进口骨架油封,以防止外界油或水进入轴承及电机内腔。


6、订货须知

6.1订货时须详细写明型号、功率、电压、数量、到达站名、单位、联系人。如需订购备品备件,应在订货时同时提出。

6.2在用户按照使用说明书的规定,正确地使用与存放电动机的情况下,制造厂保证电动机在使用的一年内,同时出厂日期不超过两年,能良好地运行。如在此期间内电动机因制造质量不良而损坏和不能正常工作时,制造厂承诺无偿地为用户修理或更换零部件,而不承担其它任何责任。
