YBUD-200/110-4/8 隔爆型三相异步电动机
产品详情





1、概述

YBU,YBUS,YBUD系列掘进机用隔爆型三相异步电动机(以下简称电动机)适用于煤矿井下掘进机用隔爆型三相异步电动机,分截割电机、泵站电机、铲板电机、二运电机等。可在海拔不超过1000米,环境温度-20℃~+40℃(风冷电机)或0℃~+40℃(水冷电机),相对湿度不大于95%(在温度25℃时),且含有甲烷和爆炸性气体混合物的矿井中安全使用。

2、型号说明

2.1 电动机型号代表意义

示例

Y   B   U   (S)-         -

Y       三相异步电动机

B          隔爆型

U          掘进机

(S)       水冷(风冷时省略)

        功率,单位为(KW)

        级数(4级省略)


Y   B   U   D -        /     -        /

Y       三相异步电动机

B          隔爆型

U          掘进机

D          多速

        高速额定功率,单位为(KW)

        低速额定功率,单位为(KW)

        高速级数

        低速级数


3、使用条件

3.1电动机使用环境条件

电动机在下列条件下,应能额定运行:

A)海拔不超过1000m

B)对于空气冷却的电动机,环境空气温度为-20℃~+40C;对于水冷却的电动机,环境空气温度为0C~+40℃。

C)空气相对湿度不大于95%RH(在25℃时);

D)具有甲烷混合物及煤尘爆炸危险的煤矿井下

4技术特征

4.1主要性能

4.1.1防爆型式:矿用隔爆型

4.1.2防爆标志: ExdI Mb

根据工作面使用条件,防护等级可达到IP55-1P67。

5、结构特征

本电动机为矿用隔爆型,外壳売水冷结构,总体防护等级为IP44。电动机由机売、带绕组的定子铁心、转子、端盖、轴承等零部件组成。

5.1机壳结构

机壳采用Q235-A钢板焊接而成。

5.2定子结构

定子为外压装形式。采用散嵌绕组,H级绝缘,真空压力浸漆工艺。

5.3转子结构

转子为铸铝转子,具有良好的符合采煤工作面工况条件的电气性能。

5.4轴及端盖结构

电动机轴材质为合金钢,轴伸为平键。前端盖为HT250铸造结构。

5.5轴承与密封结构

本电动机米用二轴承结构,轴伸端为NU314,轴承室内、外侧均设有密封结构,其中外侧为骨架油封;出线端为6314轴承,内盖密封结构为毛毡油封。

5.6接线盒结构

接线盒安装在后端盖上,内设6个接线柱,可以进行660/380V电压的星角变换。


6、订货须知

6.1订货时须详细写明型号、功率、电压、数量、到达站名、单位、联系人。如需订购备品备件,应在订货时同时提出。

6.2在用户按照使用说明书的规定,正确地使用与存放电动机的情况下,制造厂保证电动机在使用的一年内,同时出厂日期不超过两年,能良好地运行。如在此期间内电动机因制造质量不良而损坏和不能正常工作时,制造厂承诺无偿地为用户修理或更换零部件,而不承担其它任何责任。

6.3销售电话:0512- 82568088   18261888811售后电话:0512-82568006

传真:0512-82568018

邮编:215614

地址:江苏张家港市凤凰镇中山路1号

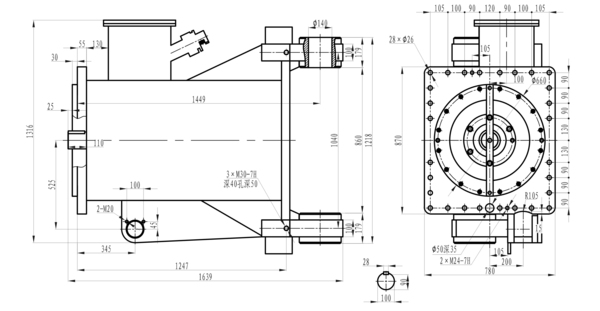

YBUD-200110-48电动机安装尺寸和外形尺寸如图
